Yatay ve Düşey Duvar Elemanları

Ytong Yatay ve Düşey Duvar Elemanları, fabrika, AVM ve İş Merkezi gibi sanayi ve ticari yapılar ile konutların dış ve iç duvar yapımında kullanılır. Bu elemanlar G3 sınıfında, antikorozif çift sıra çelik donatılı olarak 90 kgf/m² rüzgar yüküne göre imal edilir.

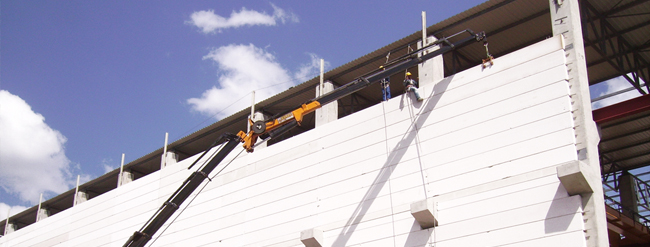

Ytong Yatay ve Düşey Duvar Elemanları, taşıyıcı yapıya (betonarme veya Çelik) dıştan, içten veya kolon aralarına kolayca monte edilebilir. Montaj işlemi harç uygulaması gerektirmediğinden, tamamen kuru montaj olup, ayrıca mevsim ve hava şartlarına bağlı olmadan yürütülebilmektedir.

Ytong taşıyıcı düşey duvar elemanları, boyuna istikamette pahlı veya pahsız ve şerbet kanallı olarak imal edilirler.

10, 12.5, 15-30 cm kalınlarında; maksimum 400, 500 ve 600 cm uzunluklarında ve 60 cm genişliğinde üretilmektedir.

    • Yanıcılık Sınıfı: A1 (Hiç yanmaz)
    • Boyut Toleransı: Uzunluk ± 5 mm, Yükseklik ve Kalınlık ± 3 mm
    • Profil Yapısı: Lamba zıvana geçmeli
    • Derz: Kuru montaj yapılır
    • Ürün Standardı: TSE 453


Detaylı Bilgiler ve dökümanlar


Ürün Standart Belgesi

Gaziantep TeknoparkÜrün Standart Belgesi

Ürün Broşürü

Gaziantep TeknoparkÜrün Broşürü

Montaj Aletleri

YTONG Donatılı Yapı Elemanlarının montajında özel olarak tasarlanmış YTONG El ve Montaj Aletleri kullanılır. Böylece yapılan işler süratle, kolay ve hasarsız yapılır.

  • Sapan:YTONG donatılı Yapı Elemanlarının vinç ile yatay ve düşey taşınmalarında kullanılır. Yaklaşık 25 kg ağırlığında olup, çelik halat ve korniyerlerden imal edilmiştir. Taşıma gücü 1.500 kg’dır.
  • Düşey / Yatay Duvar Kavrayıcısı: Yatay duvar elemanlarının kaldırılmasında ve montajında kullanılır. Yaklaşık 23 kg ağırlığında olup maksimum kaldırma gücü 900 kg’dır.
  • Çatı ve Döşeme Elemanı Kavrayıcısı: Çatı ve döşeme elemanlarının kaldırılması ve montajında kullanılır. Yaklaşık 100 kg ağırlığında olup maksimum kaldırma gücü 1000 kg’dır.
  • Düşey Duvar Montaj Arabası: Taşıyıcı düşey duvar elemanlarının montaj yerine yatay taşınmasında ve montajında kullanılır. Yaklaşık 60 kg ağırlığında olup maksimum taşıma gücü 500 kg’dır.
  • Çatı ve Döşeme Elemanı Montaj Arabası: Çatı ve döşeme elemanlarının montaj yerine yatay taşınmasında ve montajında kullanılır. Yaklaşık 70 kg ağırlığında olup maksimum taşıma gücü 325 kg’dır.
  • Çatı ve Döşeme Elemanı Sıkıştırma Manivelası: Mesnetlere konulan çatı ve döşeme elemanlarının profillerinin birbirine geçmesinde ve montajın düzgün bir biçimde yapılmasında kullanılır.
  • Bölme Panosu Montaj Manivelası: Bölme panolarının montajı sırasında, bölme panosu ile döşeme arasına ahşap takoz sıkıştırma ve elemanı teraziye alma işleminde kullanılır.
  • Pah Rendesi: Pahlı elemanlarının montaj öncesi pahlarının düzeltilmesinde veya ilave pah açılması işlerinde kullanılır.
  • Donatısız Malzeme İndirme Aparatı: Paletli donatısız malzemelerin katlara taşınması işleminde vinç ucuna monte edilerek kullanılır.

El ve Montaj Aletleri

YTONG Yapı Malzemelerinin işlenmesinde ve uygulanmasında, alışılmış inşaat aletlerinin yanı sıra özel olarak tasarlanmış YTONG EL Aletleri kullanılır. Böylece işlemler süratli, kolay ve hasarsız olarak yapılabilir.

  • Testere: YTONG bloklarını kesmeye yara yan geniş dişli testeredir. Duvar örümünde gerektiğinde, YTONG bloklar testere ve gönye yardımı ile kolayca ve istenilen boyutlarda düzgünce kesilebilir.
  • Gönye: Blokları gönyesinde ve çeşitli açılarda kesmek için kullanılır.
  • Tutkal Mlası: YTONG Örgü Tutkalının ince ve eşit kalınlıkta uygulanmasına yarar.
  • Lastik Çekiç: Duvar örümü sırasında YTONG blokların yerlerine sıkı bir biçimde oturmalarına ve birbirlerine iyice yapışmalarına yardımcı olur.
  • Rende: Duvar örümü sırasında yatay derzlerde oluşabilecek ölçü bozukluklarının giderilmesinde ve yüzeylerin düzeltilmesinde kullanılır.
  • Kanal Açıcı: Duvarlardaki tesisat kanallarının, eşit genişlik ve derinlikte bir kerede açılmasına olanak verir. Bu el aleti ile ihtiyaca göre çeşitli çapta kanal açmak mümkündür.
  • Buat Açıcı: YTONG duvarlar üzerinde buat yerlerinin bir kerede kolayca açılmasını sağlar. Düşük devirli bir matkabın ucuna takılarak kullanılır.
  • Tutkal Karıştırıcısı: Matkabın ucuna takılarak YTONG Örgü Tutkalının su ile homojen karıştırılmasını sağlar.
